Solar Integrator

Dostępność: Dostępny

Koszt wysyłki: od 56,00 zł

Stan produktu: Nowy

Wariant komunikacji:

Cena brutto: 1 722,00 zł

Cena netto: 1 400,00 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Kupując ten produkt otrzymasz od nas 1722 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (3)
Recenzje produktu (0)

Integrator SunSpec dla falowników PV zgodnie z wymogami operatorów OSD.
Solar Integrator występuje w dwóch wariantach (kablowy, bezprzewodowy).

Solwis Solar Integrator to kompletny, zabudowany zestaw dla instalacji fotowoltaicznych wypełniający wymogi OSD, pełniący funkcję „integratora” zgodnie z IRiESD, który steruje:
·falownikami, które nie są zgodne z protokołem SunSpec
·instalacjami fotowoltaicznymi, które posiadają wiele falowników

Dostępne warianty Solar Integrator'a:
·Integrator - Kablowy stosuj:
o   kiedy można położyć kabel pomiędzy "miejscem zapewniającym łatwy dostęp dla OSD" a miejscem montażu Integratora.
o   w późniejszym okresie wersje Kablową można, za dopłatą, rozbudować i uzyskać wersje Bezprzewodową

·Integrator - Bezprzewodowy stosuj:
o   kiedy jest niemożliwe położenie kabla pomiędzy "miejscem zapewniającym łatwy dostęp dla OSD" a miejscem montażu Integratora.
o   kiedy położenie kabla przewyższa kosztowo dopłatę do wersji Bezprzewodowej
o   zestaw zawiera skonfigurowany nadajnik i odbiornik. Nadajnik (instalowany zazwyczaj w skrzynce Licznikowej).
o   nadajnik wymaga zasilania 230V AC lub 5-36V DC, dla zasilacza dodanego do zestawu.

Miejsce zapewniające łatwy dostęp dla OSD:
·najczęściej skrzynka Licznikowa albo miejsce przy Falownikach.
·tam ma być wystawiony port RS485, którym Integrator komunikuje się z OSD protokołem SunSpec, a następnie steruje instalacją fotowoltaiczną przy pomocy portów Relay OUT1-OUT4.

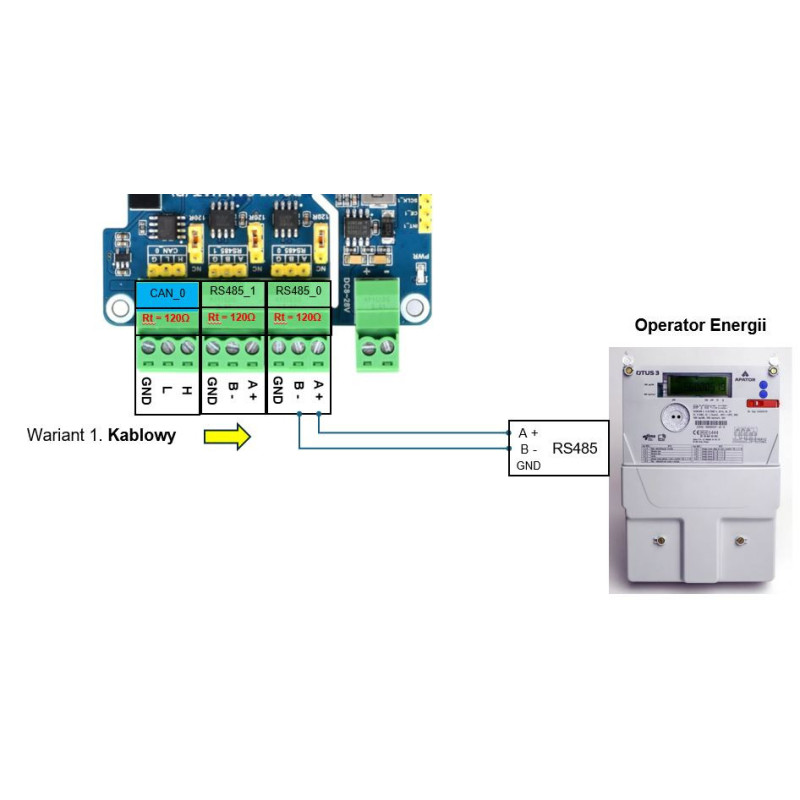

·w wersji Kablowej, doprowadź przewód Komunikacyjny i opisz go "RS485".
·w wersji Bezprzewodowej, przymocuj i zasil nadajnik, który ma złączkę opisaną jako "RS485".

Kontekst:
Operator OSD wymaga Integratora w przypadku instalacji z więcej niż jednym falownikiem w oparciu o zapisy Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD):
9.1.1.1. Mikroinstalacja przyłączona do sieci /OSD/, powinna umożliwiać /OSD/ monitorowanie i sterowanie jej parametrami w sposób zintegrowany (jedno urządzenie sterujące tj. falownik lub integrator w przypadku więcej niż jednego falownika, zapewniające wspólne i jednoczesne sterowanie pracą całej mikroinstalacji).
9.1.1.3. Urządzenie sterujące, o którym mowa w pkt 9.1.1.1. powinno być wyposażone w port wejściowy RS485 obsługujący protokół komunikacji SUNSPEC, który umożliwia przyjęcie od /OSD/ poleceń sterujących. Port wejściowy RS485 powinien być zlokalizowany w miejscu zapewniającym łatwy dostęp dla służb technicznych /OSD/.
Źródło IRiESD oparatorów OSD, np. Tauron: link

FAQ:
1. Kiedy wybrać wariant podstawowy (kablowy), a kiedy droższy (bezprzewodowy) ?
Chodzi o wyrażenie "łatwy dostęp" w wymogach operatora (IRiESD). Tym samym, prawie zawsze powinniśmy wybierać wariant bezprzewodowy, bo to by oznaczało, że port RS485 z obsługą SunSpec powinien być dostępny dla OSD w skrzynce z licznikiem, ale:
·ten zapis z IRiESD dotyczy wszystkich instalacji (również bez integratora) i na razie nikt tego nie weryfikował a falowniki były montowane w garażach itd. bez wyprowadzania portu do skrzynki licznikowej. Powyższe nie znaczy, że w pewnym momencie OSD nie zacznie wymagać tego wstecz albo np. narzuci ostrzejsze standardy dla instalacji z Integratorami
·zestaw bezprzewodowy zawiera dodatkowo nadajnik (montujemy go w skrzynce z licznikiem) oraz odbiornik (zainstalowany w rozdzielnicy z integratorem). Problem w tym, że nadajnik wymaga zasilania AC (zasilacz jest w zestawie) a w skrzynce z licznikiem rzadko kiedy możemy dodać swoje gniazdko
Zestaw bezprzewodowy jest często kupowany na zasadzie "aby zakres sprzętowy był kompletny" na wszelki wypadek, gdyby OSD wymagał portu w skrzynce z licznikiem - wtedy będzie się to wiązało z prośbą o możliwość montażu gniazdka AC w celu podłączenia zasilacza do integratora.

2. Czy i do czego potrzebuję stycznika rozłącznikowego ?

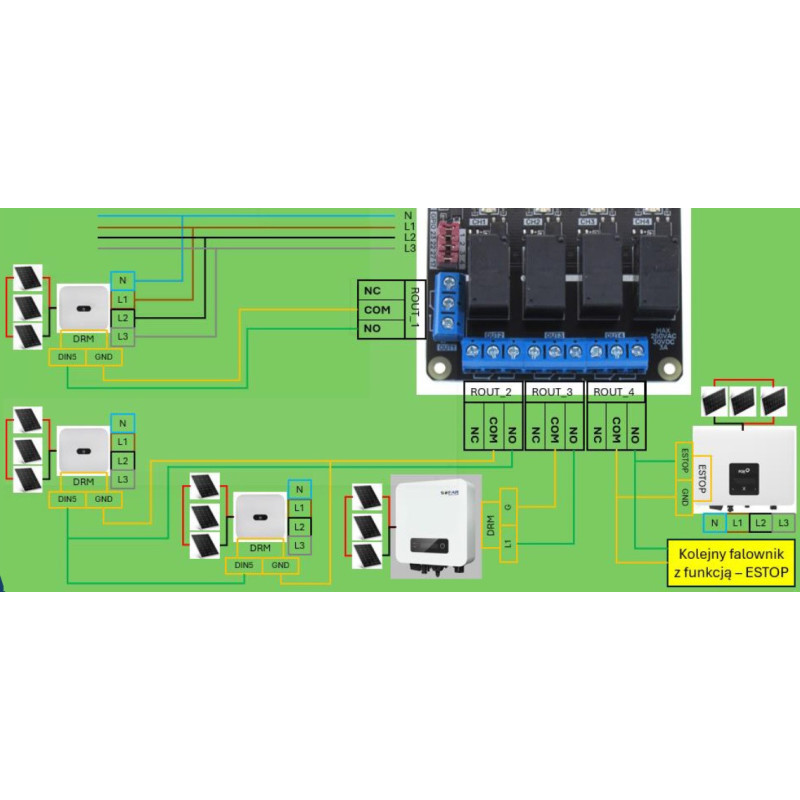

Sterowanie falownikami przez Integrator odbywa się na 2 sposoby (równolegle - wszystkie działają zawsze):
·przez port komunikacyjny DRM / Fast stop w falowniku (polega na zwarciu styku typu NO - normalnie otwartego w falowniku) => czasem wymaga dodatkowej konfiguracji falownika (rozdz. 4.4 Instrukcji Integratora)
·przez surowe "odłączenie zasilania" falownika niewspierającego obu powyższych metod właśnie przez stycznik rozłącznikowy (rozdz. 4.5 Instrukcji Integratora)

3. Czy zestaw bezprzewodowy wymaga konfiguracji ?
Nie, wszystkie urządzenia są uprzednio skonfigurowane i przetestowane. Wystarczy przymocować do ściany, podłączyć przewody wg instrukcji i uruchomić.

Dane techniczne:
·Zasilanie: 230V AC
·Klasa szczelności: IP65 (prefabrykowana rozdzielnica)
·Montaż: naścienny
·Wymiary: 280 x 195 x 95 [mm]
·RS485: protokół SunSpec
·Sterowanie falownikami przez:
·DRM, Szybkie wyłączenie, ESTOP
·Styczniki rozłącznikowe

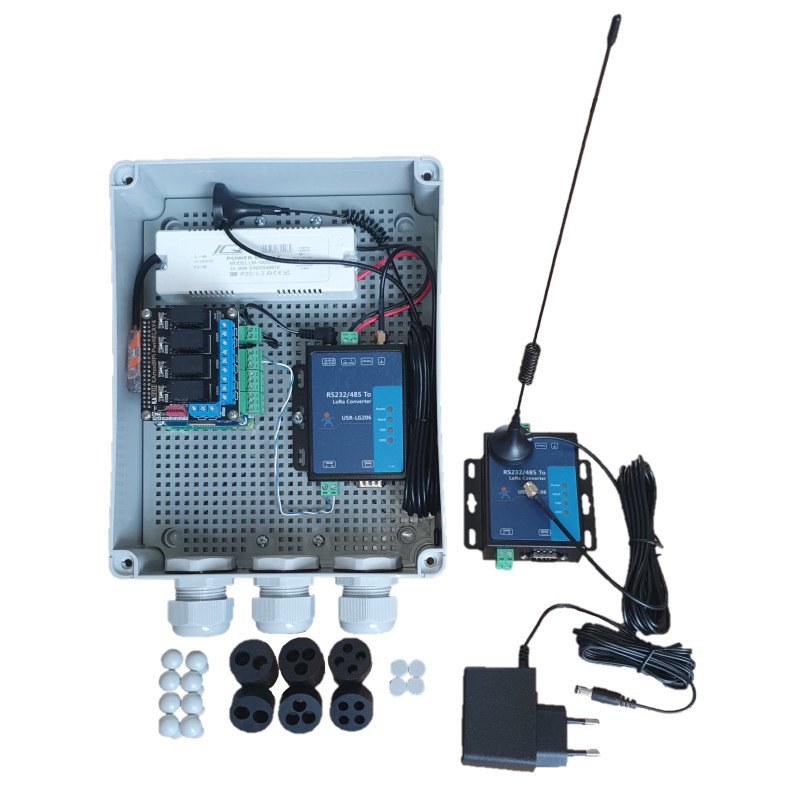

Zawartość zestawów:
·Sterownik z oprogramowaniem: "Solar Integrator"
·Zasilacz: 230V AC
·Obudowa: IP65
·Dławnice, wypełnienia dławnic, zatyczki
·Tylko wariant bezprzewodowy:
o   Ustawiony Konwerter RS485 – nadajnik bezprzewodowy
o   Ustawiony Konwerter RS485 – odbiornik bezprzewodowy
o   2x Antena dla konwerterów
o   1x Zasilacz dla konwertera
